BX-TL-100-43M
Päätevastus (keinokuorma) 100 W
100 W:n low PIM -päätevastus (keinokuorma) käyttämättömien porttien päättämiseen. Taajuusalue 380–3800 MHz.
Datalehti rev. A · päivitetty 18.9.2026
Tekniset tiedot
| Suorituskyky | |
|---|---|
| Taajuusalue | 380–3800 MHz |
| VSWR | ≤ 1.20 · typ. 1.15 380–3800 MHz |
| Paluuvaimennus | ≥ 21 dB · typ. 23 dB 380–3800 MHz |
| PIM | ≤ −160 dBc · typ. −163 dBc IM3, 3. kertaluku @ 900 MHz, 2 × 20 W |
| Impedanssi | 50 Ω |
| Kokonaissisäänteho | 100 W Keskiarvo |
| Mekaniikka | |
| Liittimet | 4.3-10 uros (IEC 61169-54) |
| Mitat (P × L × K) | 176 × 142 × 64 mm Ilman liittimiä |
| Paino | 1.85 kg |
| Väri | Harmaa |
| Ympäristö | |
| Kotelointiluokka | IP65 |
| Käyttölämpötila | -35 – 75 °C |
| Suhteellinen kosteus | 95 % Ei-kondensoiva |
Valinta ja käyttö
Päätevastus kytketään jokaiseen käyttämättömään porttiin: hybridiyhdistimen vapaaseen tuloon tai lähtöön ja tehonjakajan tyhjään lähtöön. Taajuusalue 380–3800 MHz kattaa TETRA-kaistat, UHF-alueen ammattiradiokaistat, mobiilikaistat ja 5G:n n78-kaistan.
Tehonkesto mitoitetaan porttiin tulevan tehon mukaan. Hybridin käyttämättömään lähtöön ohjautuu osuus kaikkien lähteiden yhteenlasketusta tehosta (2×2-hybridissä puolet, 4×4-hybridissä neljännes), joten sinne valitaan yleensä suurempi kuorma kuin tehonjakajan tyhjään lähtöön. Hybridin vapaaseen tuloon riittää pienempi kuorma, koska siihen kulkee vain muista tuloista vuotava, eristysvaimennuksen verran vaimentunut teho.
Paluuvaimennus on vähintään 21 dB ja PIM enintään −160 dBc. Huonosti sovitettu tai PIM-herkkä kuorma näkyy koko verkon häiriöinä, joten kuorma valitaan samoilla vaatimuksilla kuin muut komponentit.
Liittyvät tuotteet

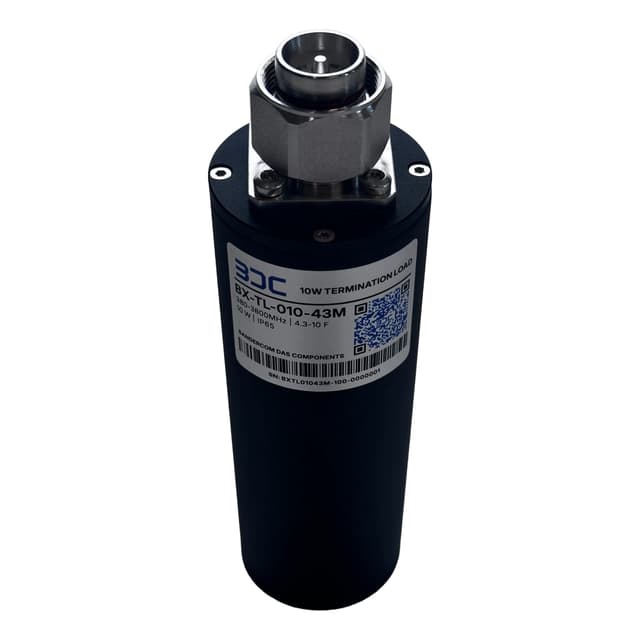

BX-TL-010-43M
Päätevastus 10 W
10 W:n low PIM -päätevastus (keinokuorma) käyttämättömien porttien päättämiseen. Taajuusalue 380–3800 MHz.

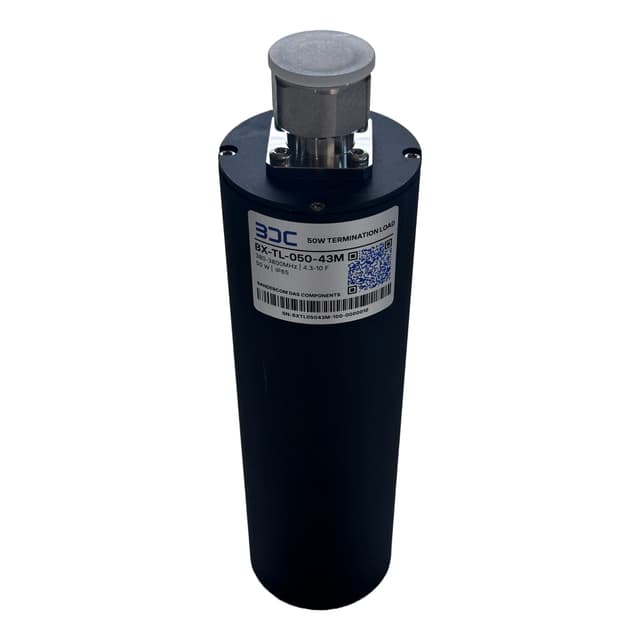

BX-TL-050-43M
