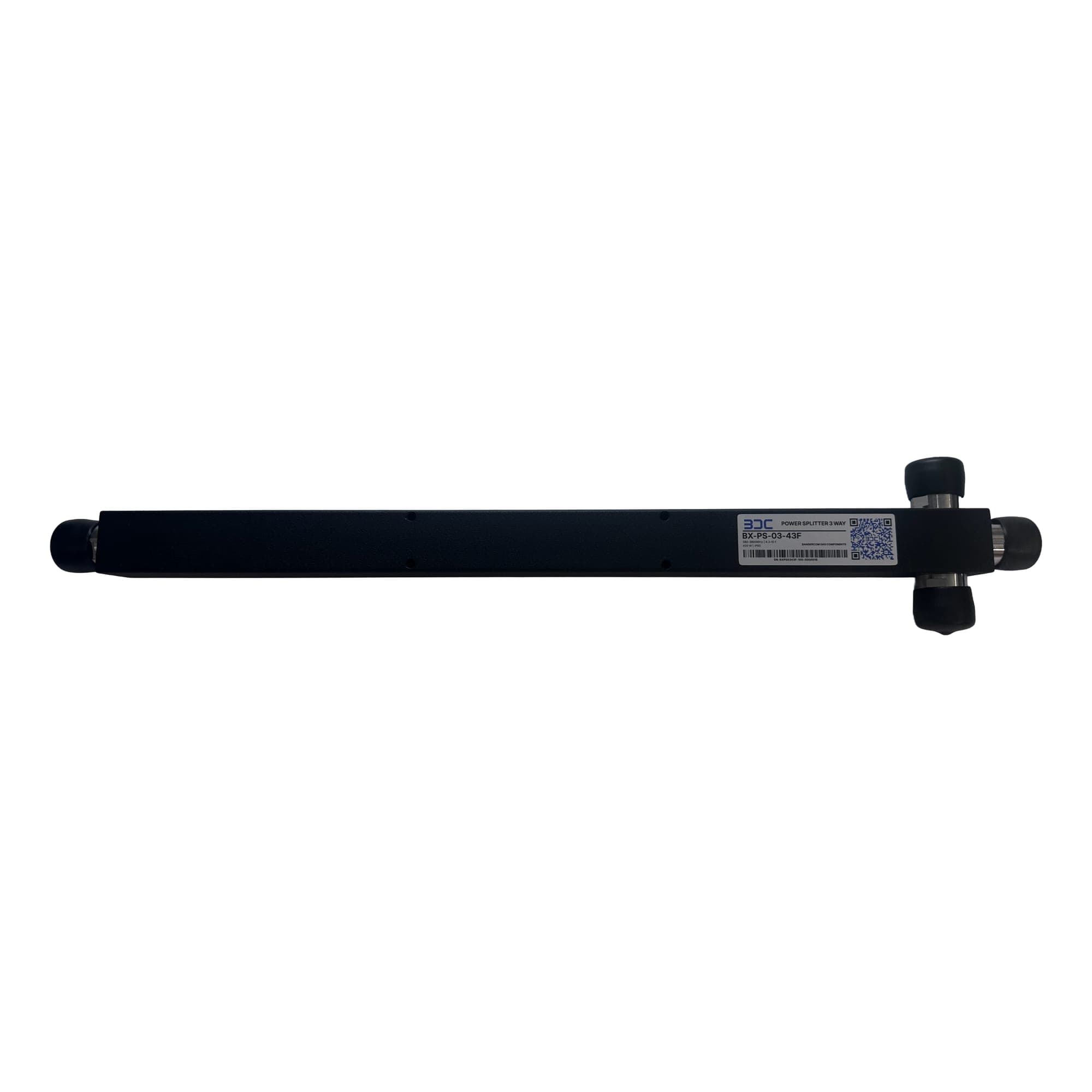

BX-PS-03-43F
Tehonjakaja 3-tie
Kolmitie-tehonjakaja verkon symmetriseen jakamiseen, taajuusalueelle 380–3800 MHz.
Datalehti rev. A · päivitetty 18.9.2026
Tekniset tiedot
| Suorituskyky | |
|---|---|
| Taajuusalue | 380–3800 MHz |
| Vaimennus | ≤ 5.3 dB 380–3800 MHz |
| VSWR | ≤ 1.20 · typ. 1.15 380–3800 MHz |
| Paluuvaimennus | ≥ 21 dB · typ. 23 dB 380–3800 MHz, kaikki portit |
| PIM | ≤ −160 dBc · typ. −163 dBc IM3, 3. kertaluku @ 900 MHz, 2 × 20 W |
| Impedanssi | 50 Ω |
| Kokonaissisäänteho | 400 W Keskiarvo |
| Mekaniikka | |
| Liittimet | 4.3-10 naaras (IEC 61169-54) |
| Mitat (P × L × K) | 350 × 25 × 25 mm Ilman liittimiä |
| Paino | 0.65 kg |
| Väri | Musta |
| Asennus | Seinä / Masto (kiinnikkeet myydään erikseen) |
| Ympäristö | |
| Kotelointiluokka | IP65 |
| Käyttölämpötila | -35 – 75 °C |
| Suhteellinen kosteus | 95 % Ei-kondensoiva |
Valinta ja käyttö
Jakaa signaalin kolmeen lähtöön. Vaimennus on enintään 5,3 dB.
Tehonjakaja on sisäpeittoverkon jakoportaassa: se haaroittaa runkolinjan kerroksen tai rakennuksen osan antennihaaroille. Taajuusalue 380–3800 MHz kattaa TETRA-kaistat, UHF-alueen ammattiradiokaistat, mobiilikaistat ja 5G:n n78-kaistan, joten sama jakaja palvelee kaikkia verkkoon yhdistettyjä järjestelmiä.
Jakaja valitaan linkkibudjetin mukaan: jokainen jako vaimentaa signaalia, ja vaimennus on ilmoitettu taattuna maksimiarvona. Taattu paluuvaimennus ≥ 21 dB tarkoittaa, että heijastuva teho jää pieneksi kaikissa porteissa, ja PIM ≤ −160 dBc on mitattu 2 × 20 W:n kantoaalloilla 900 MHz:llä.
Jakajan rinnalle valitaan tapperit pitkille runkolinjoille ja päätevastukset käyttämättömiin portteihin. Kotelointiluokka IP65 sallii asennuksen myös laitetilan ulkopuolelle, ja keskitehon kesto on 400 W jakajakäytössä.
